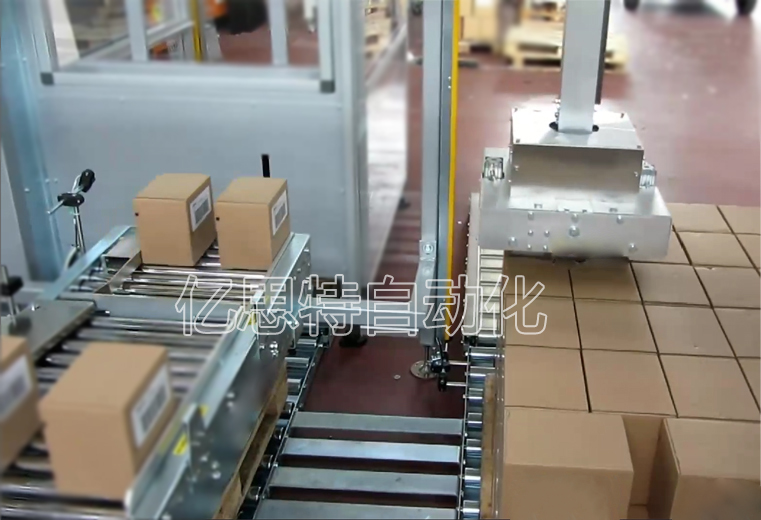

龍門桁架碼垛機是什么

龍門桁架碼垛機采用龍門式框架結構，由橫梁、立柱和底座組成。它結合了龍門結構和桁架機械臂的特點，具有結構穩固、作業范圍大的特點。
龍門桁架碼垛機通過桁架結構，其工作空間范圍更廣，龍門框架可根據場地和生產需求設計不同尺寸，能覆蓋較大的區域進行碼垛作業，可同時對多個工位或不同區域的貨物進行碼垛。

龍門桁架碼垛機的主要組成部分

龍門桁架碼垛機主要組成部分:
龍門框架：提供穩定的支撐結構。
定位系統：采用同步齒形帶傳動，確保高精度定位。
伺服驅動系統：每個運動軸配備伺服電機和減速機。
抓取機構：如氣動抓手，配備感應機構以實現平穩抓取。
控制系統：由PLC和觸摸屏組成，可預置多種垛形程序。
安全防護裝置：包括碰撞保護、工件檢測和光幕保護等。

龍門桁架碼垛機的產品參數

參數

龍門桁架碼垛機

單相220V/三相380V 7.5KW

電源、功率

工作氣源

0.4-0.6MPa

抓重能力

0-100KG

工作速度

5-7次/秒

工作范圍

工作半徑2500mm,碼垛高度2000mm

1.動作平穩可靠；

2.可適用于重體力、高溫、環境惡劣等工作場所；

3.碼垛機可根據所碼垛的產品不同設計不同的夾具；

靈活應變現場的各種碼垛要求，可根據需求進行非標準碼垛形式碼垛。
